Buat Diagram Jaringan dengan NwDiag di MassiveDiag Playground

Pendahuluan

Diagram jaringan sangat penting untuk memvisualisasikan infrastruktur, alur data, dan arsitektur sistem. Dengan MassiveDiag Playground, kamu bisa mengubah kode NwDiag menjadi diagram jaringan profesional yang jelas hanya dalam hitungan detik—sempurna untuk profesional TI, arsitek sistem, dan pengembang yang membutuhkan dokumentasi visual yang terstruktur.

👉 Coba MassiveDiag Playground Sekarang: Klik Di Sini

Contoh NwDiag

Apa itu NwDiag?

NwDiag adalah bahasa diagram khusus (domain-specific) yang digunakan untuk mendefinisikan topologi jaringan menggunakan kode. Dirancang untuk kejelasan dan efisiensi, NwDiag membantu pengguna merepresentasikan server, alamat IP, dan zona jaringan seperti DMZ dan subnet internal—semuanya dalam format teks sederhana yang mudah dirawat dan dibagikan.

Fitur NwDiag yang Didukung

MassiveDiag Playground mendukung fitur inti dari NwDiag, termasuk:

  • Banyak jaringan (DMZ, internal, dll.)
  • Penugasan alamat IP
  • Node yang digunakan di beberapa jaringan
  • Visualisasi konektivitas yang jelas
  • Elemen berwarna dan tata letak yang rapi

Contoh Diagram NwDiag

Berikut contoh kode yang menggambarkan dua jaringan: DMZ dan jaringan internal:

nwdiag {
  network dmz {
    address = "210.x.x.x/24"
    web01 [address = "210.x.x.1, 210.x.x.20"];
    web02 [address = "210.x.x.2"];
  }

  network internal {
    address = "172.x.x.x/24"
    web01 [address = "172.x.x.1"];
    web02 [address = "172.x.x.2"];
    db01;
    db02;
  }
}

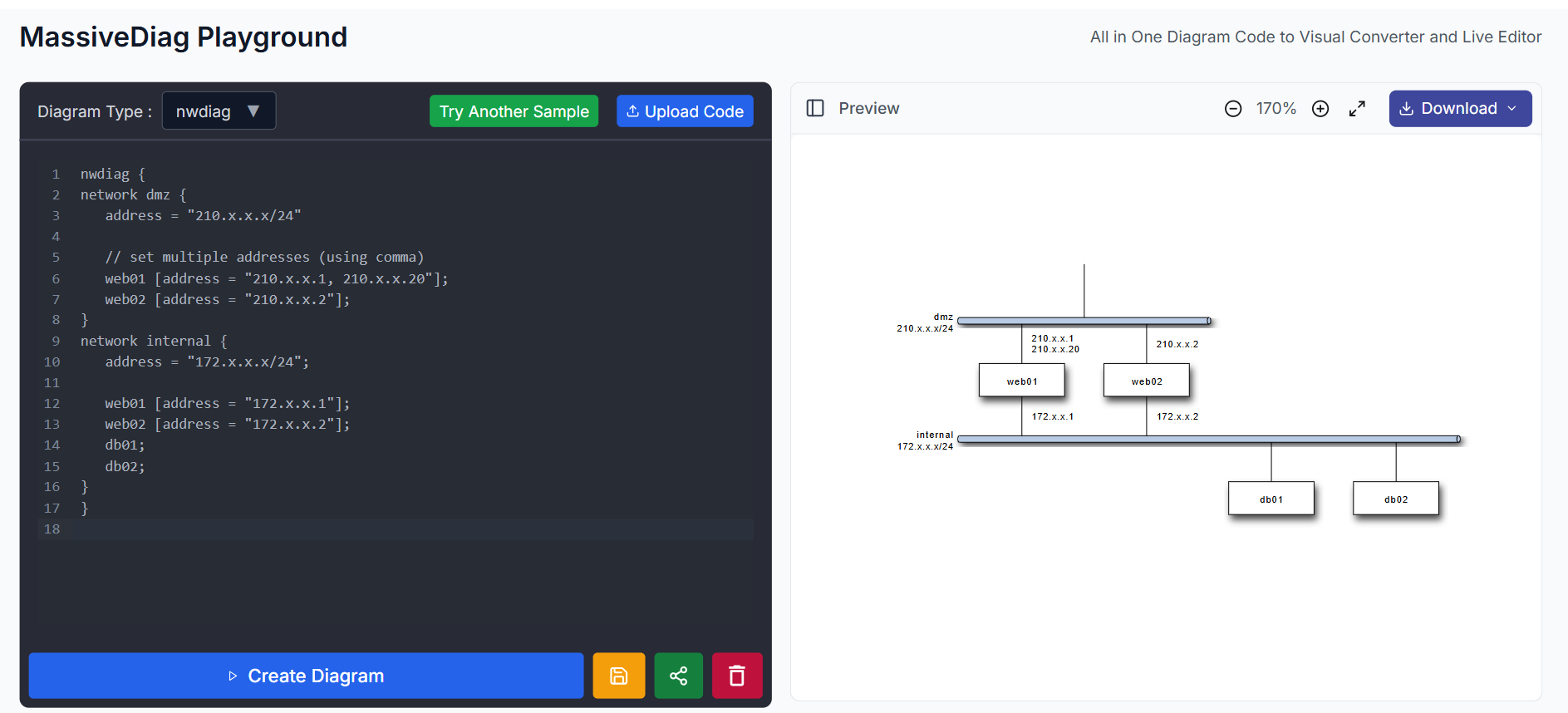

Kode ini akan menghasilkan diagram seperti berikut di MassiveDiag Playground:

Contoh NwDiag

Cara Memulai dengan NwDiag di MassiveDiag Playground

Ikuti langkah-langkah berikut untuk memvisualisasikan diagram NwDiag kamu:

  1. Tulis atau salin kode NwDiag kamu
  2. Buka MassiveDiag Playground
  3. Tempelkan kode atau unggah file
  4. Pastikan tipe diagram yang dipilih benar
  5. Klik “Buat Diagram”
  6. Pratinjau, edit, dan ekspor diagram kamu

Cara Menggunakan NwDiag di MassiveDiag

Berikut panduan visual untuk menggunakan NwDiag di MassiveDiag:

Langkah 1 – Dapatkan atau Tulis Kode Kamu

nwdiag {
  network dmz {
    address = "210.x.x.x/24"
    web01 [address = "210.x.x.1, 210.x.x.20"];
    web02 [address = "210.x.x.2"];
  }

  network internal {
    address = "172.x.x.x/24"
    web01 [address = "172.x.x.1"];
    web02 [address = "172.x.x.2"];
    db01;
    db02;
  }
}

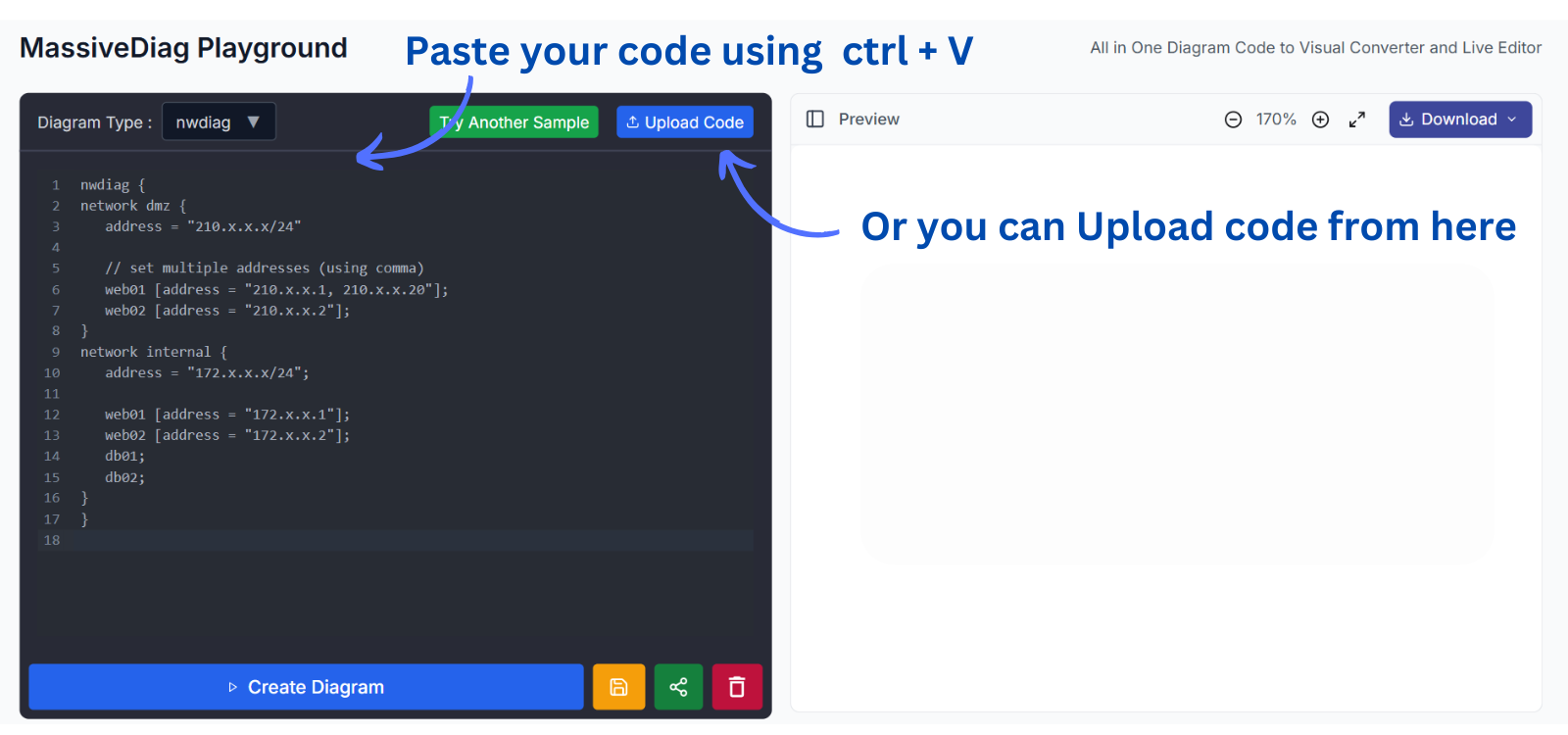

Langkah 2 – Tempelkan Kode di Playground

Langkah 2

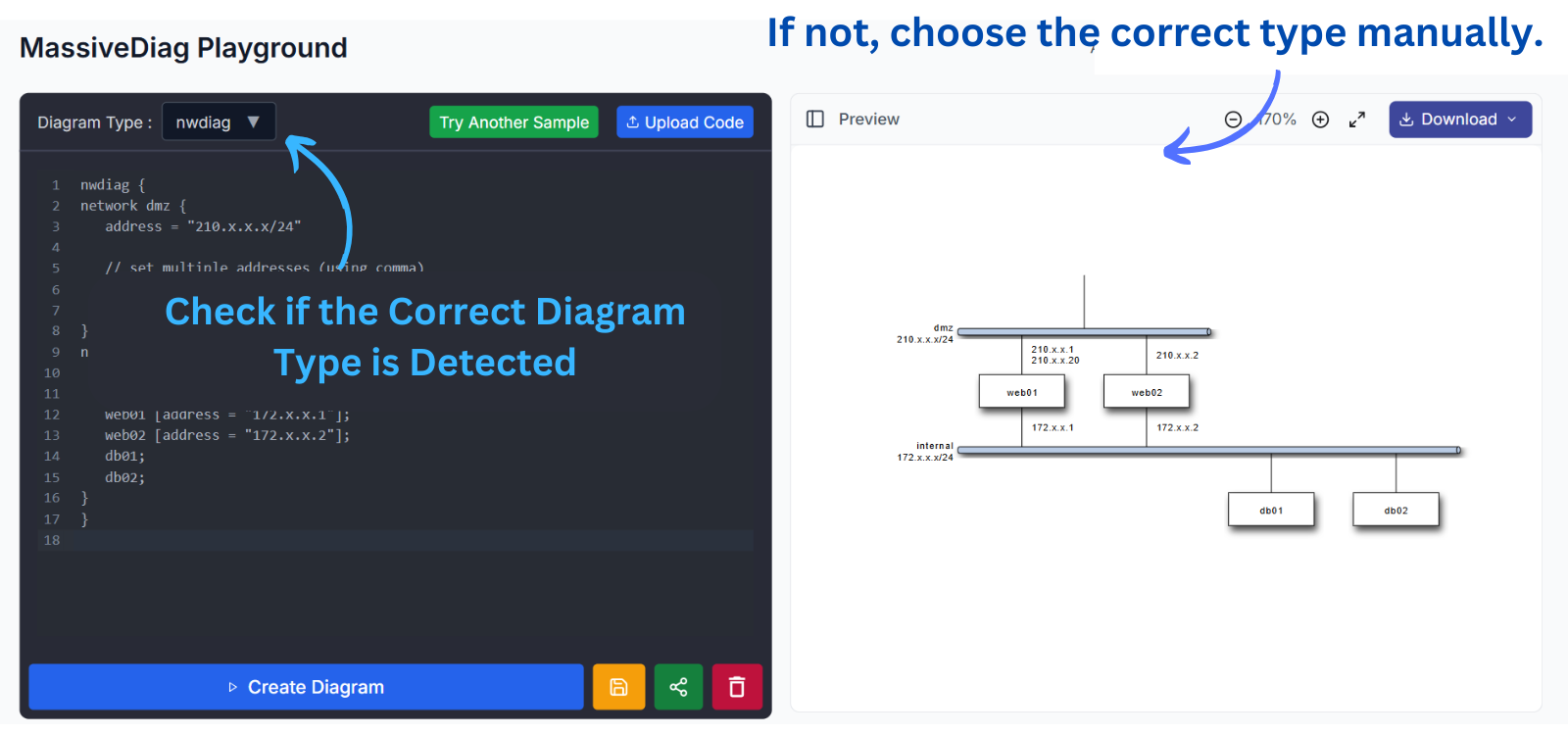

Langkah 3 – Pilih Tipe Diagram jika Diperlukan

Langkah 3

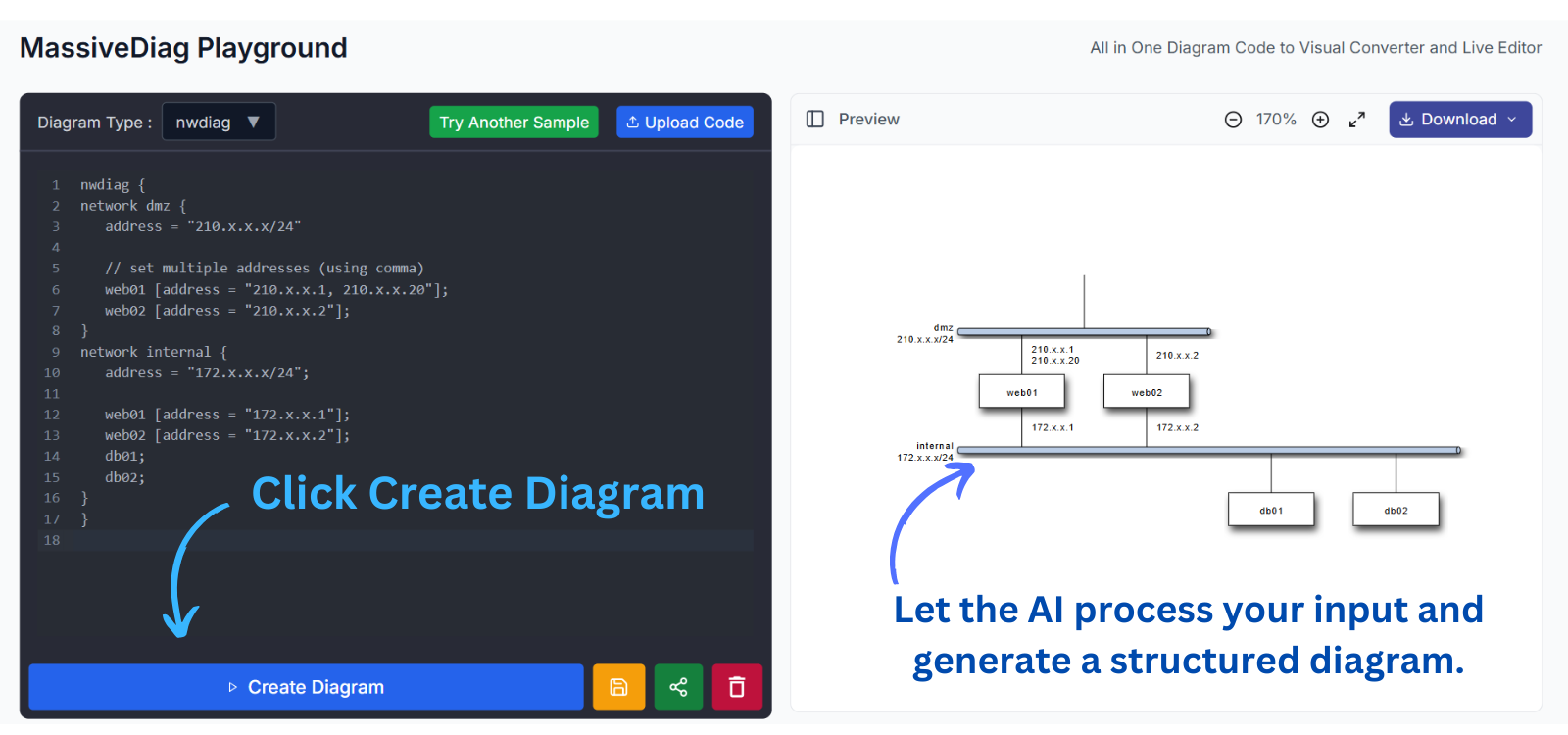

Langkah 4 – Klik “Buat Diagram”

Langkah 4

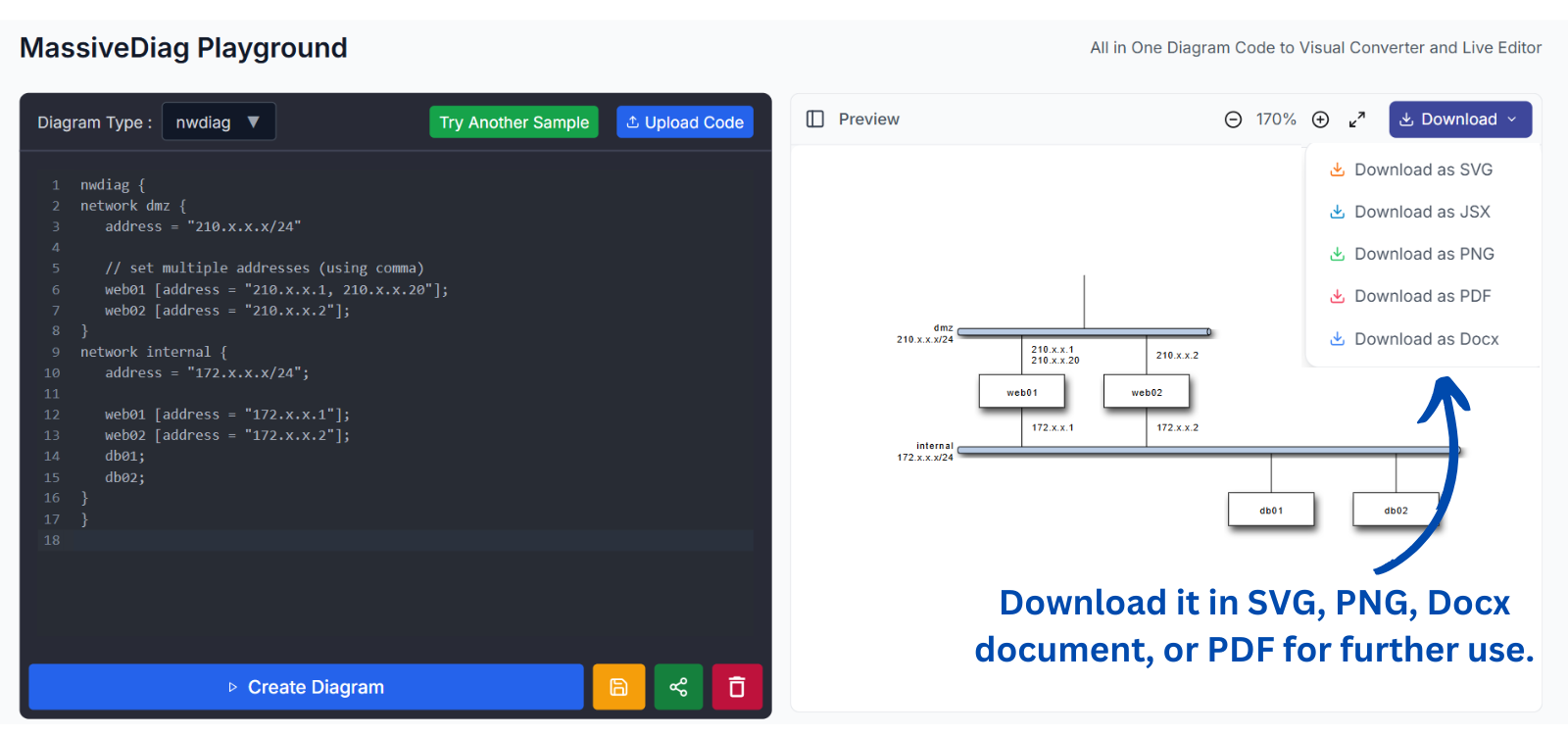

Langkah 5 – Pratinjau & Unduh (SVG, PNG, Word, PDF)

Langkah 5

Kasus Penggunaan Praktis

  • Perencanaan Infrastruktur TI
  • Desain Arsitektur Sistem
  • Pemetaan Jaringan DevOps
  • Diagram Edukatif untuk Pelatihan
  • Dokumentasi untuk Kepatuhan atau Audit
  • Kolaborasi dengan Pemangku Kepentingan Non-Teknis

Dukungan Multibahasa

MassiveDiag Playground mendukung pengguna global dengan antarmuka penuh dalam bahasa:

  • Spanyol
  • Prancis
  • Jerman
  • Italia
  • Mandarin
  • Jepang
  • Rusia
  • Arab
  • Portugis
  • Hindi
  • Korea
    ...dan banyak lagi!

Tips untuk Diagram NwDiag yang Efektif

  • Gunakan nama node yang bermakna untuk memperjelas peran server
  • Kelompokkan server yang terkait dalam blok jaringan yang sama
  • Gunakan penugasan IP untuk mencerminkan konfigurasi nyata
  • Bagi diagram besar menjadi modul yang lebih kecil
  • Gunakan komentar (//) agar kode tetap mudah dipahami

FAQ Seputar NwDiag dan MassiveDiag

Apakah saya perlu menginstal apa pun untuk menggunakan NwDiag di MassiveDiag?
Tidak perlu instalasi. Semua berjalan di browser.

Apakah saya bisa mengedit diagram setelah dibuat?
Bisa. MassiveDiag mendukung pengeditan langsung dan pratinjau real-time.

Bisakah saya mengekspor diagram dengan kualitas tinggi?
Bisa. Tersedia ekspor dalam format SVG, PNG, Word, dan PDF.

Apakah MassiveDiag mendeteksi sintaks NwDiag secara otomatis?
Ya. Jika tidak, kamu bisa memilihnya secara manual dari dropdown.

Apakah MassiveDiag gratis digunakan?
Ya! Kamu bisa mencoba semua fitur secara gratis—tanpa akun.

Kesimpulan

Baik kamu sedang membangun infrastruktur jaringan yang kompleks atau membuat dokumentasi untuk kolaborasi tim, NwDiag + MassiveDiag Playground adalah cara tercepat untuk mengubah definisi berbasis teks menjadi diagram jaringan yang jelas dan mudah dibagikan.

🚀 Mulai membuat diagram sekarang – gratis, cepat, dan powerful!
