1. Pendahuluan

Membuat diagram terstruktur yang akurat hingga byte tidak perlu rumit. MassiveDiag Playground merevolusi pembuatan diagram dengan menawarkan Penampil dan Editor Diagram Bytefield berbasis web yang kuat untuk mengubah kode menjadi visual yang jelas dan dapat diekspor. Baik Anda sedang mendokumentasikan protokol, merancang format biner, atau memvisualisasikan struktur paket—MassiveDiag melakukannya dengan presisi dan kecepatan.

Contoh

✨ Coba sekarang: MassiveDiag Playground

2. Apa itu Diagram Bytefield?

Diagram Bytefield adalah representasi visual dari tata letak byte dalam format biner. Diagram ini sering digunakan untuk menggambarkan paket data, format file, tata letak memori, atau register perangkat keras. Setiap kotak dalam diagram mewakili kelompok bit atau byte, yang diberi label dan sering diberi warna untuk mempermudah interpretasi.

3. Fitur yang Didukung Bytefield

MassiveDiag Playground mendukung kemampuan Bytefield yang canggih:

  • Gaya kustom melalui atribut (misalnya, warna, rentang, tinggi)
  • Pelabelan matematis
  • Penjajaran bit dan byte
  • Definisi header dan celah
  • Fungsi/makro yang dapat digunakan kembali untuk struktur kompleks
  • Rendering siap ekspor

4. Contoh Diagram Bytefield

Kode Bytefield Input:


(defattrs :bg-green {:fill "#a0ffa0"})
(defattrs :bg-yellow {:fill "#ffffa0"})
(defattrs :bg-pink {:fill "#ffb0a0"})
(defattrs :bg-cyan {:fill "#a0fafa"})
(defattrs :bg-purple {:fill "#e4b5f7"})

(defn draw-group-label-header
  [span label]
  (draw-box (text label [:math {:font-size 12}]) {:span span :borders #{} :height 14}))

(defn draw-remotedb-header
  [kind args]
  (draw-column-headers)
  (draw-group-label-header 5 "start")
  (draw-group-label-header 5 "TxID")
  (draw-group-label-header 3 "type")
  (draw-group-label-header 2 "args")
  (draw-group-label-header 1 "tags")
  (next-row 18)

  (draw-box 0x11 :bg-green)
  (draw-box 0x872349ae [{:span 4} :bg-green])
  (draw-box 0x11 :bg-yellow)
  (draw-box (text "TxID" :math) [{:span 4} :bg-yellow])
  (draw-box 0x10 :bg-pink)
  (draw-box (hex-text kind 4 :bold) [{:span 2} :bg-pink])
  (draw-box 0x0f :bg-cyan)
  (draw-box (hex-text args 2 :bold) :bg-cyan)
  (draw-box 0x14 :bg-purple)

  (draw-box (text "0000000c" :hex [[:plain {:font-weight "light" :font-size 16}] " (12)"]) [{:span 4} :bg-purple])
  (draw-box (hex-text 6 2 :bold) [:box-first :bg-purple])
  (doseq [val [6 6 3 6 6 6 6 3]]
    (draw-box (hex-text val 2 :bold) [:box-related :bg-purple]))
  (doseq [val [0 0]]
    (draw-box val [:box-related :bg-purple]))
  (draw-box 0 [:box-last :bg-purple]))

(draw-remotedb-header 0x4702 9)

(draw-box 0x11)
(draw-box 0x2104 {:span 4})
(draw-box 0x11)
(draw-box 0 {:span 4})
(draw-box 0x11)
(draw-box (text "length" [:math] [:sub 1]) {:span 4})
(draw-box 0x14)

(draw-box (text "length" [:math] [:sub 1]) {:span 4})
(draw-gap "Cue and loop point bytes")

(draw-box nil :box-below)
(draw-box 0x11)
(draw-box 0x36 {:span 4})
(draw-box 0x11)
(draw-box (text "num" [:math] [:sub "hot"]) {:span 4})
(draw-box 0x11)
(draw-box (text "num" [:math] [:sub "cue"]) {:span 4})

(draw-box 0x11)
(draw-box (text "length" [:math] [:sub 2]) {:span 4})
(draw-box 0x14)
(draw-box (text "length" [:math] [:sub 2]) {:span 4})
(draw-gap "Unknown bytes" {:min-label-columns 6})
(draw-bottom)

Output:

Kode ini diubah menjadi diagram Bytefield yang dipoles dan profesional, yang dapat Anda ekspor sebagai SVG, PNG, PDF, atau Word.

Contoh

5. Cara Memulai dengan Diagram Bytefield

Untuk memulai:

  1. Hasilkan atau tulis kode Bytefield secara manual atau menggunakan AI.
  2. Kunjungi MassiveDiag Playground.
  3. Tempelkan kode Anda ke dalam editor.
  4. Klik "Buat Diagram".
  5. Pratinjau dan unduh diagram Anda dalam format yang diinginkan.

6. Cara Menggunakan Diagram Bytefield di MassiveDiag

  1. Tulis atau tempelkan kode Bytefield
  2. Unggah atau ketik langsung ke dalam editor
  3. Biarkan AI mendeteksi jenis diagram
  4. Klik “Buat Diagram”
  5. Unduh output

Panduan Visual Cepat:

  1. Hasilkan Kode

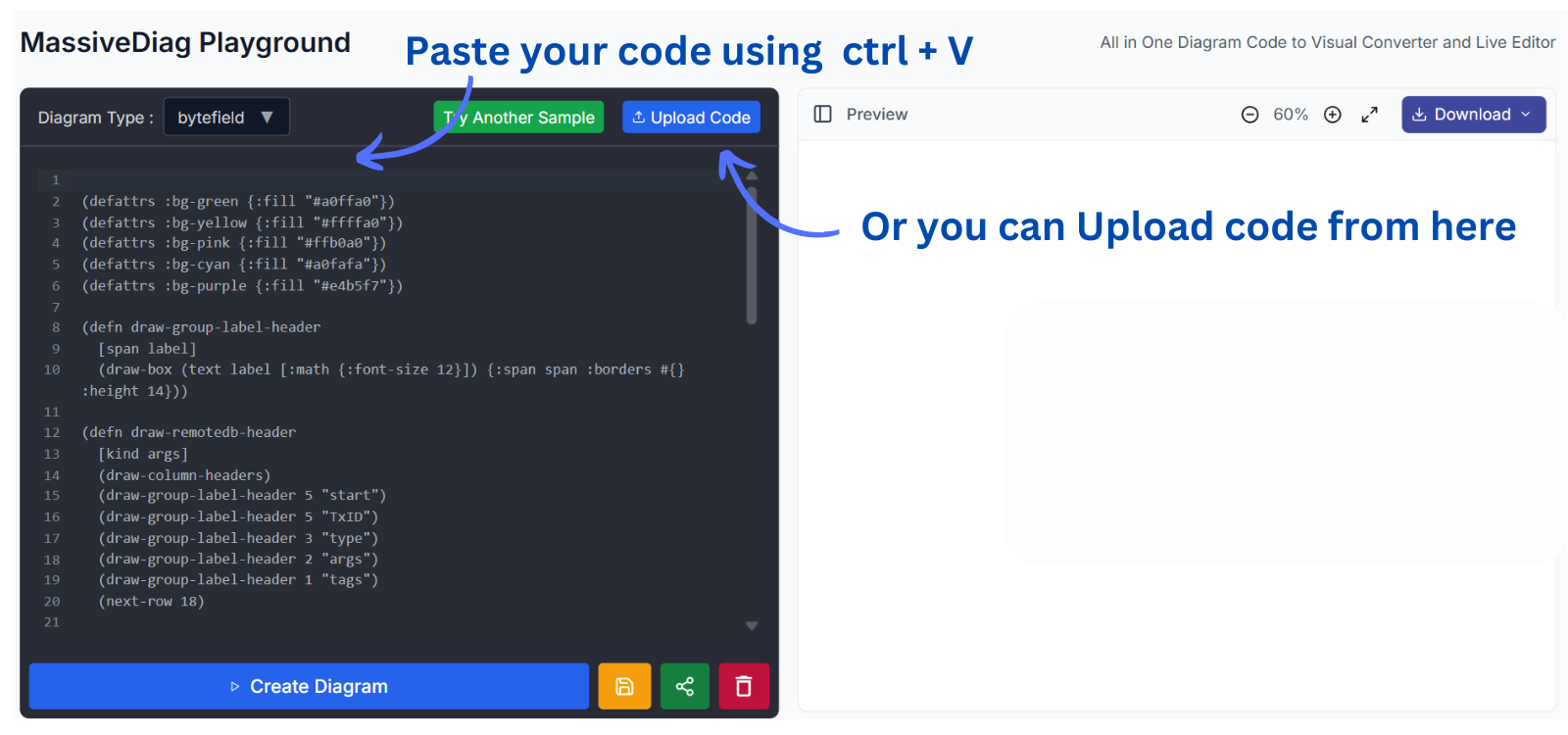

  2. Tempelkan di Editor
    step-2

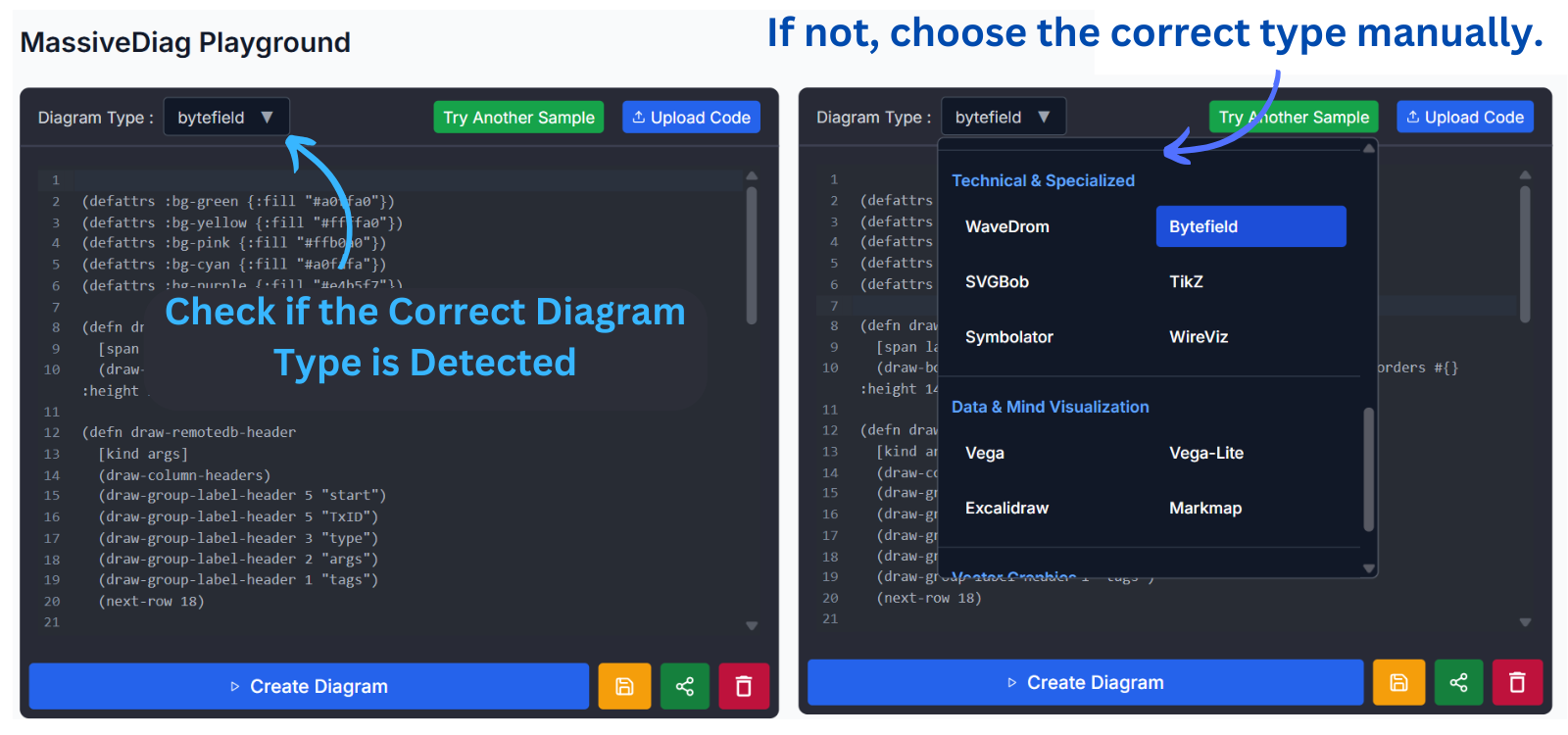

  3. Deteksi Otomatis Jenis Diagram
    step-3

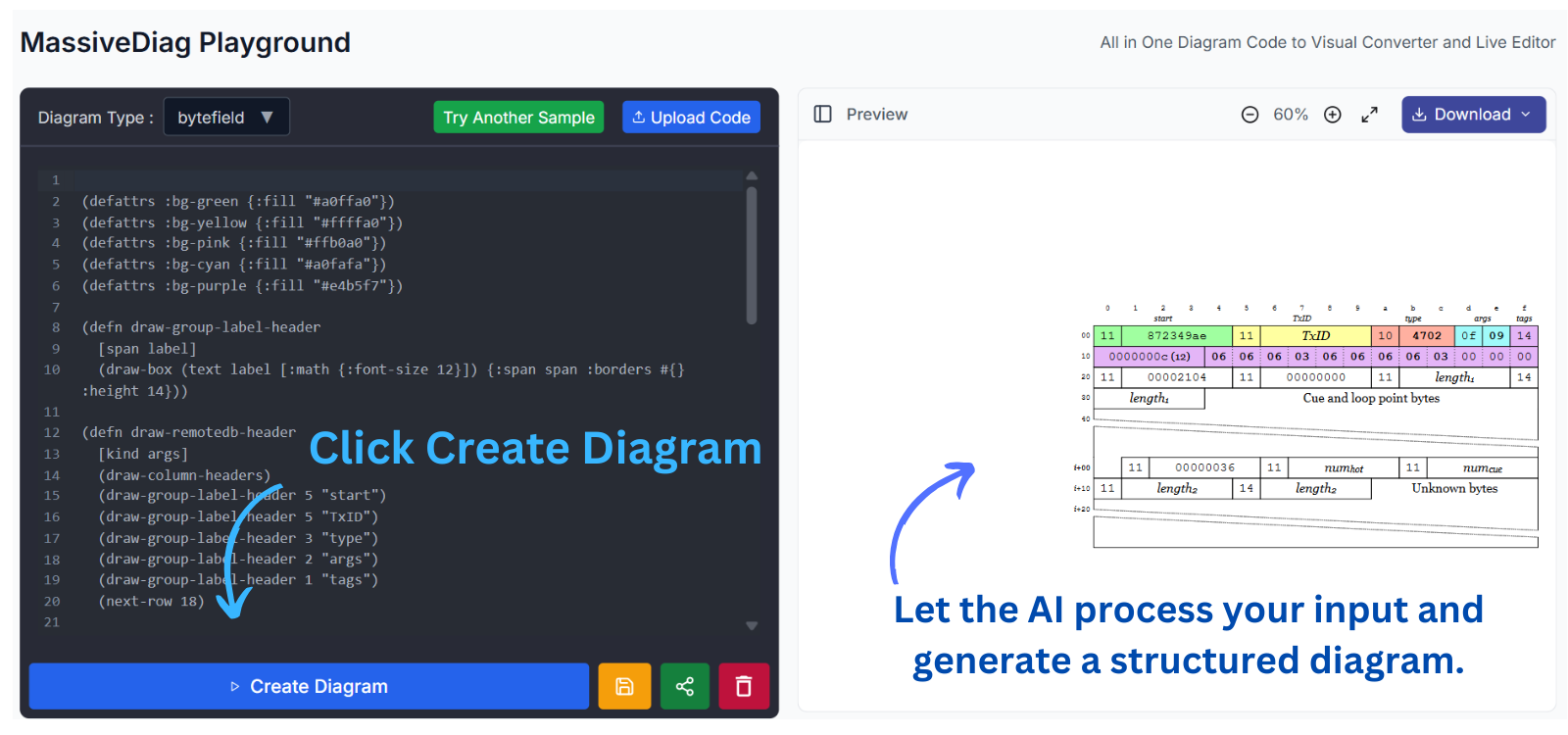

  4. Buat Diagram
    step-4

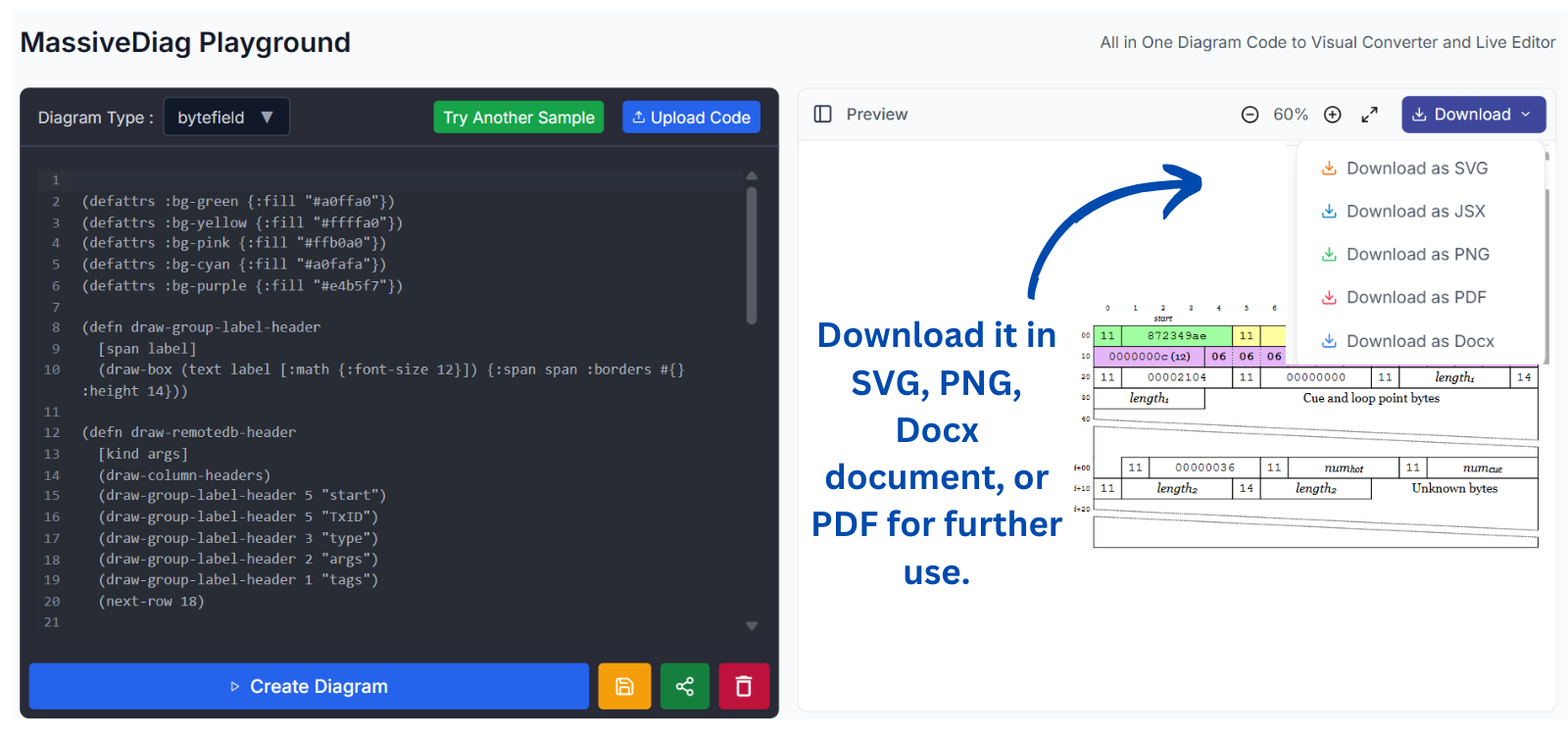

  5. Pratinjau & Ekspor
    step-5

7. Kasus Penggunaan Praktis

  • 🔧 Desain Protokol – Visualisasikan tata letak paket jaringan
  • 🧠 Rekayasa Perangkat Keras – Deskripsikan peta memori/register
  • 📂 Dokumentasi Format File Biner
  • 📚 Konten Pendidikan untuk Pemrograman Tingkat Rendah
  • 🛠 Desain Firmware & Rekayasa Terbalik

8. Dukungan Multibahasa

MassiveDiag Playground digunakan di seluruh dunia dan mendukung penggunaan multibahasa. Antarmuka dan diagram bekerja lancar untuk:

  • 🇪🇸 Spanyol
  • 🇫🇷 Prancis
  • 🇩🇪 Jerman
  • 🇮🇹 Italia
  • 🇨🇳 Cina
  • 🇯🇵 Jepang
  • 🇷🇺 Rusia
  • 🇸🇦 Arab
  • 🇧🇷 Portugis
  • 🇮🇳 Hindi
  • 🇰🇷 Korea
    ...dan banyak lagi!

9. Tips untuk Diagram Bytefield yang Efektif

  • ✅ Gunakan defattrs untuk menetapkan warna dan gaya yang konsisten
  • ✅ Gunakan draw-box, draw-gap, dan draw-bottom dengan bijak untuk kontrol tata letak
  • ✅ Beri label dengan jelas menggunakan text dengan subskrip matematis atau tebal jika diperlukan
  • ✅ Kelompokkan bagian logis dengan header
  • ✅ Pratinjau diagram secara berkala sebelum ekspor

10. FAQ Tentang Diagram Bytefield dan MassiveDiag

Q: Apakah saya perlu menginstal sesuatu?
A: Tidak, ini sepenuhnya berbasis web—tidak perlu instalasi.

Q: Bisakah saya mengekspor diagram dalam berbagai format?
A: Ya! Ekspor ke SVG, PNG, Word, dan PDF.

Q: Apakah alat ini gratis digunakan?
A: 100% gratis. Tidak ada biaya tersembunyi.

Q: Apakah alat ini mendukung jenis diagram lain?
A: Ya! BPMN, PlantUML, Nomnoml, dan lainnya.

Q: Apa yang harus dilakukan jika kode saya tidak dikenali?
A: Anda dapat memilih secara manual jenis diagram Bytefield.

11. Kesimpulan

MassiveDiag Playground adalah alat terbaik bagi siapa saja yang bekerja dengan tata letak biner. Dengan bantuan AI, fleksibilitas ekspor, dan antarmuka yang intuitif, alat ini membawa pembuatan diagram Bytefield ke tingkat berikutnya.

🎉 Rasakan cara termudah untuk membuat diagram Bytefield – gratis!
👉 Coba MassiveDiag Playground sekarang
