MassiveDiag Playground menghadirkan penampil dan editor diagram C4 yang kuat, yang mengubah kode diagram berbasis teks menjadi visualisasi arsitektur sistem profesional secara real-time. Alat ini unggul sebagai editor langsung model C4, memungkinkan Anda melihat dan menyempurnakan diagram arsitektur perangkat lunak sambil mengembangkannya.

Apapun kebutuhan Anda:

  • Konversi kode diagram C4 ke SVG untuk dokumentasi web
  • Ekspor kode diagram C4 ke dokumen Word untuk spesifikasi teknis
  • Kode model C4 ke PNG untuk presentasi
  • Model C4 ke PDF untuk dokumentasi formal

MassiveDiag Playground siap mendukung semuanya dengan alur kerja yang efisien.

my Image

Mulai Gunakan Editor Diagram C4 di MassiveDiag →

Apa itu Model C4?

Model C4 adalah pendekatan berlapis untuk memvisualisasikan arsitektur perangkat lunak yang diciptakan oleh Simon Brown. Model ini menyediakan cara standar untuk mendokumentasikan sistem perangkat lunak melalui empat tingkat diagram:

  1. Diagram Konteks – Menampilkan gambaran besar interaksi sistem
  2. Diagram Kontainer – Menunjukkan pilihan teknologi tingkat tinggi
  3. Diagram Komponen – Menjelaskan komponen logis di dalam kontainer
  4. Diagram Kode – Detail implementasi (opsional)

MassiveDiag berfungsi sebagai generator diagram kode model C4 yang kuat, membuat dokumentasi arsitektur dapat diakses oleh pengembang dan arsitek teknis.

Memulai dengan Kode Diagram C4

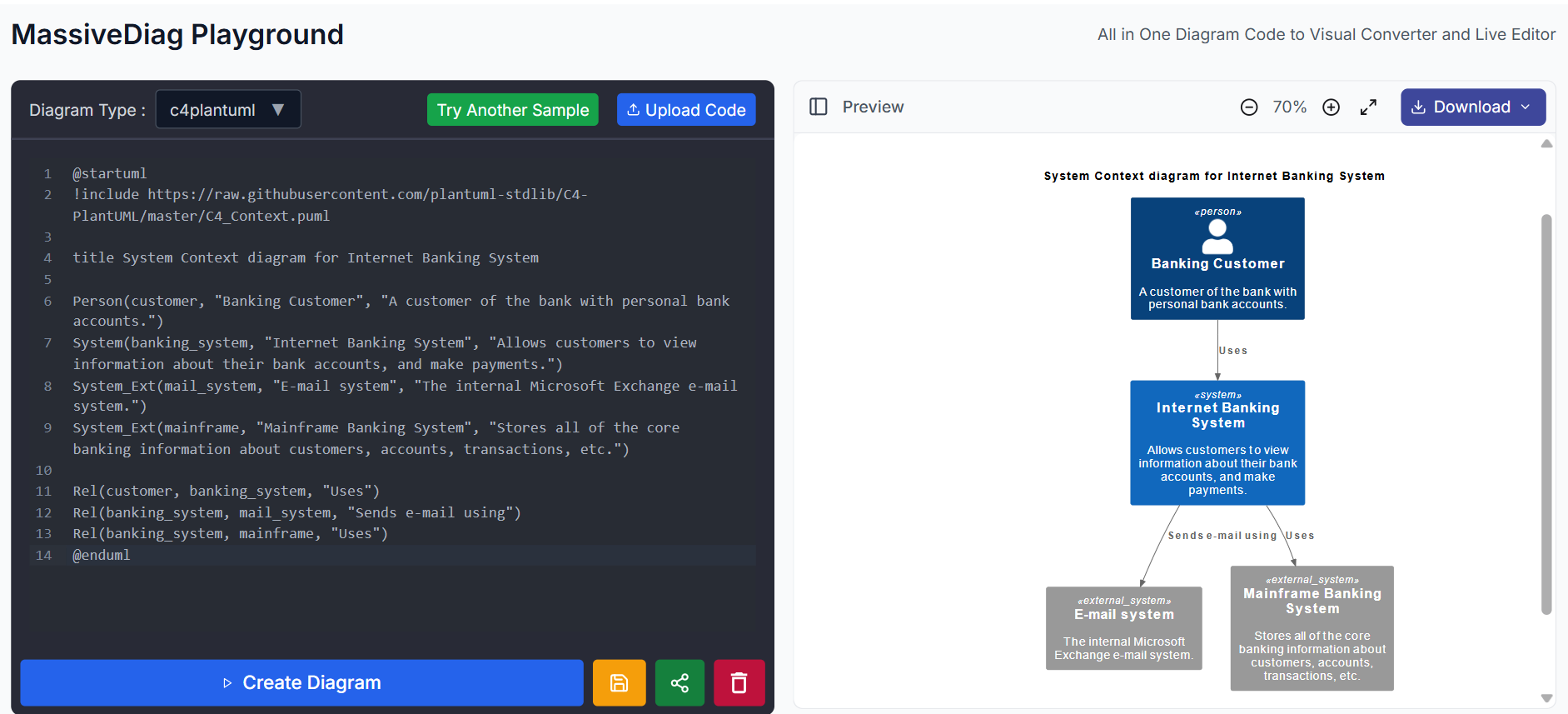

Contoh Diagram Konteks

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Context.puml

title Diagram Konteks Sistem Perbankan Internet

Person(customer, "Nasabah Bank", "Nasabah bank dengan akun pribadi.")
System(banking_system, "Sistem Perbankan Internet", "Memungkinkan nasabah melihat informasi akun dan melakukan pembayaran.")
System_Ext(mail_system, "Sistem E-mail", "Sistem e-mail internal Microsoft Exchange.")
System_Ext(mainframe, "Sistem Perbankan Mainframe", "Menyimpan data utama nasabah, akun, transaksi, dll.")

Rel(customer, banking_system, "Menggunakan")
Rel(banking_system, mail_system, "Mengirim e-mail melalui")
Rel(banking_system, mainframe, "Mengakses")
@enduml

my Image

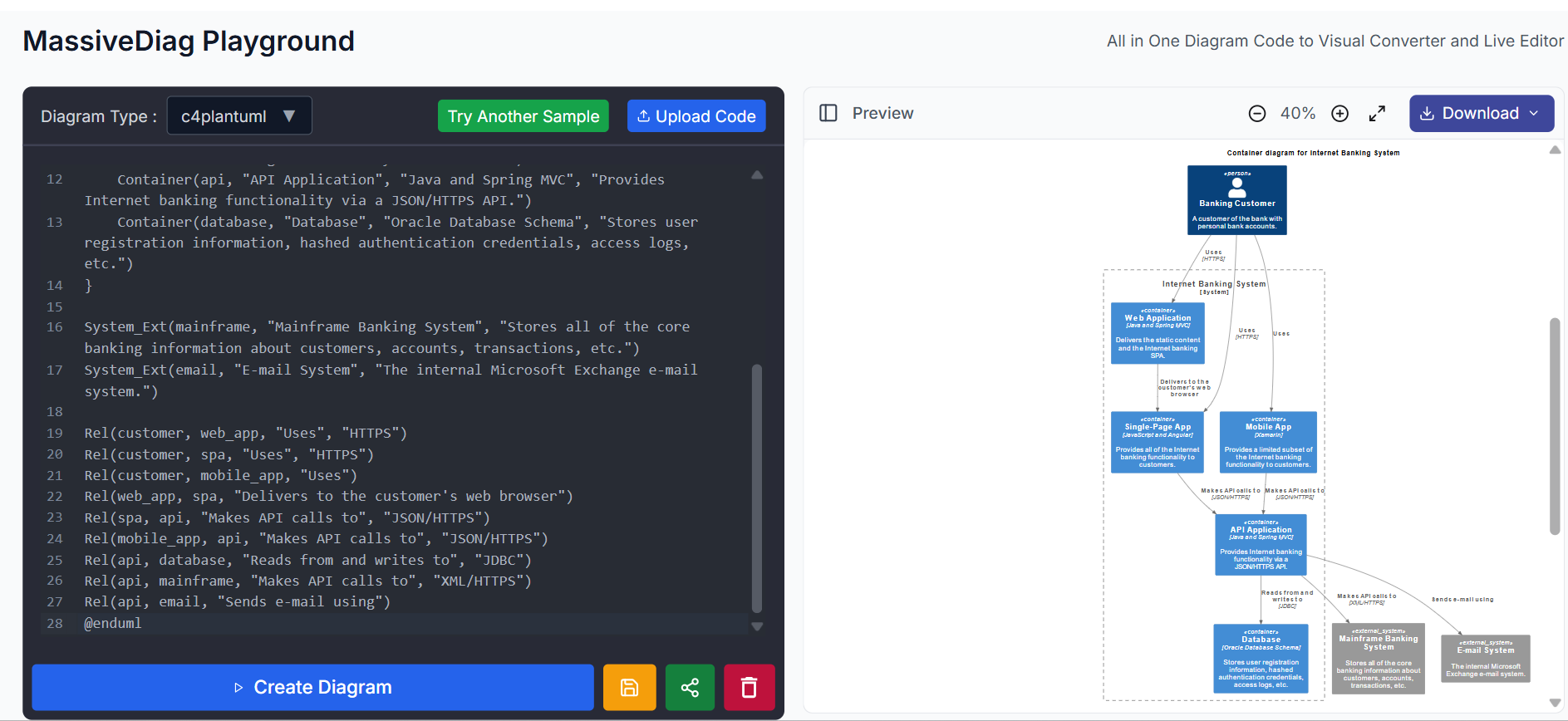

Contoh Diagram Kontainer

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Container.puml

title Diagram Kontainer Sistem Perbankan Internet

Person(customer, "Nasabah Bank", "Nasabah bank dengan akun pribadi.")

System_Boundary(c1, "Sistem Perbankan Internet") {
    Container(web_app, "Aplikasi Web", "Java dan Spring MVC", "Menyajikan konten statis dan SPA perbankan internet.")
    Container(spa, "Single-Page App", "JavaScript dan Angular", "Menangani fungsionalitas perbankan bagi nasabah.")
    Container(mobile_app, "Aplikasi Mobile", "Xamarin", "Fitur perbankan terbatas bagi pengguna mobile.")
    Container(api, "Aplikasi API", "Java dan Spring MVC", "API JSON/HTTPS untuk fungsionalitas perbankan.")
    Container(database, "Basis Data", "Skema Oracle", "Menyimpan informasi pendaftaran, kredensial, log akses, dll.")
}

System_Ext(mainframe, "Sistem Mainframe", "Menyimpan informasi utama perbankan.")
System_Ext(email, "Sistem E-mail", "Microsoft Exchange internal.")

Rel(customer, web_app, "Menggunakan", "HTTPS")
Rel(customer, spa, "Menggunakan", "HTTPS")
Rel(customer, mobile_app, "Menggunakan")
Rel(web_app, spa, "Menampilkan ke browser nasabah")
Rel(spa, api, "Panggilan API ke", "JSON/HTTPS")
Rel(mobile_app, api, "Panggilan API ke", "JSON/HTTPS")
Rel(api, database, "Akses baca/tulis", "JDBC")
Rel(api, mainframe, "Panggilan API", "XML/HTTPS")
Rel(api, email, "Mengirim e-mail")
@enduml

my Image

Cara Menggunakan MassiveDiag sebagai Penampil Diagram C4

1. Buat atau Siapkan Kode Model C4

Tulis kode model C4 Anda sendiri atau gunakan alat AI seperti ChatGPT untuk membangunnya.

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Container.puml

Person(admin, "Administrator")
System_Boundary(c1, "Sistem Contoh") {
    Container(web_app, "Aplikasi Web", "C#, ASP.NET Core", "Membandingkan beberapa timeline Twitter")
}
System(twitter, "Twitter")

Rel(admin, web_app, "Menggunakan", "HTTPS")
Rel(web_app, twitter, "Mengambil tweet dari", "HTTPS")
@enduml

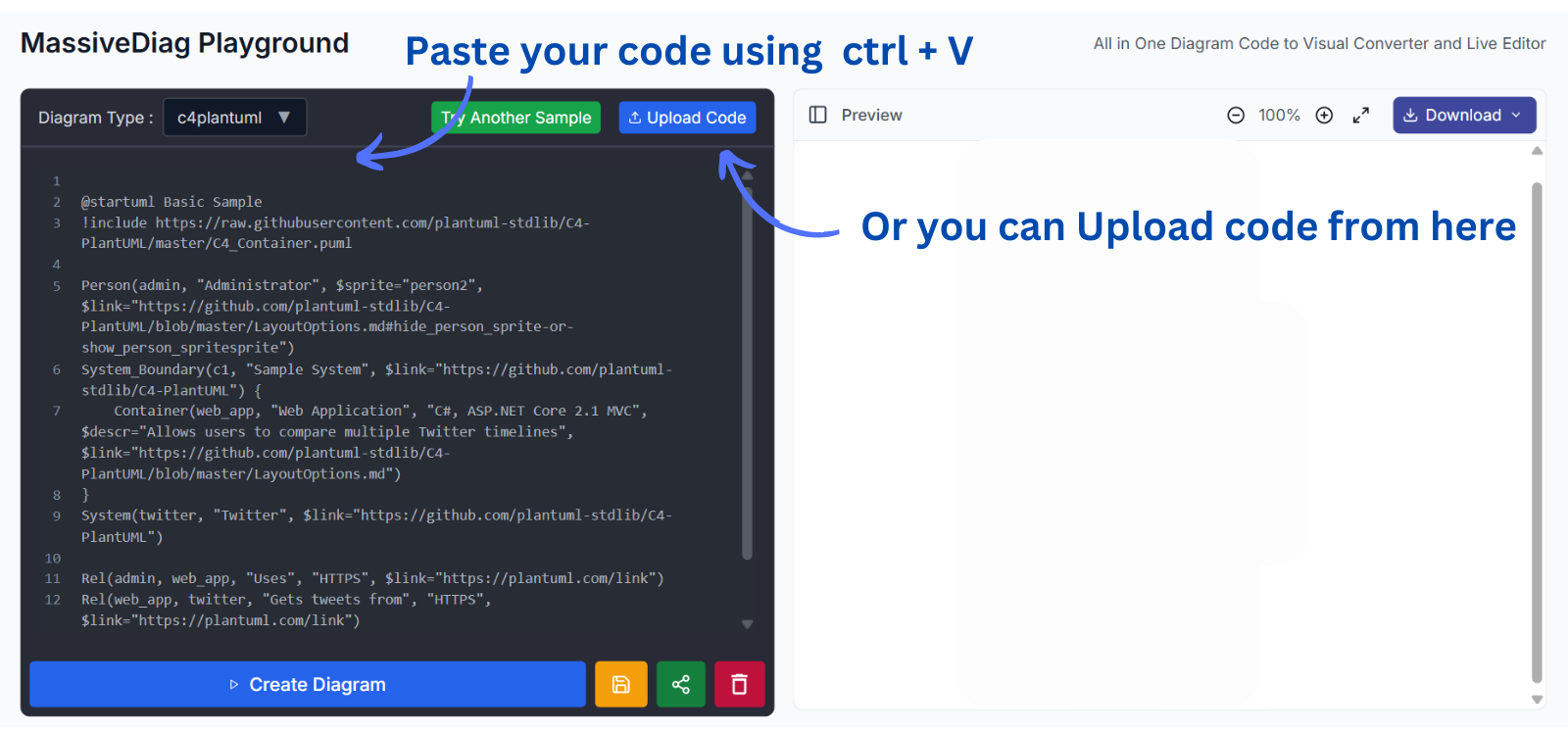

2. Tempelkan Kode di MassiveDiag Playground

Kunjungi MassiveDiag Playground – tanpa instalasi atau pendaftaran. Tempel atau unggah kode Anda.

Langkah 2

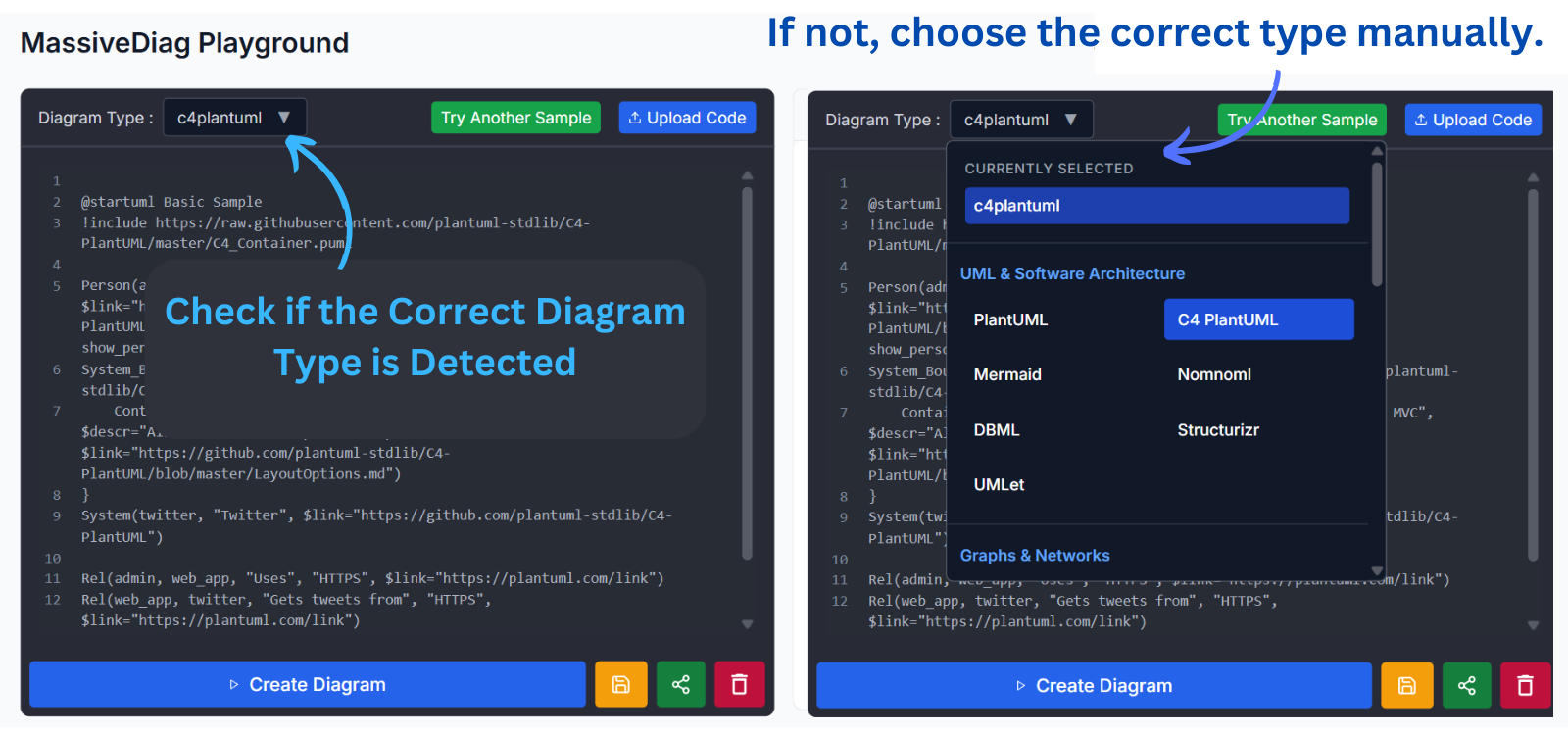

3. Pilih Jenis Diagram "C4"

Diagram Anda akan terdeteksi otomatis, atau bisa memilih secara manual “C4 PlantUML.”

Langkah 3

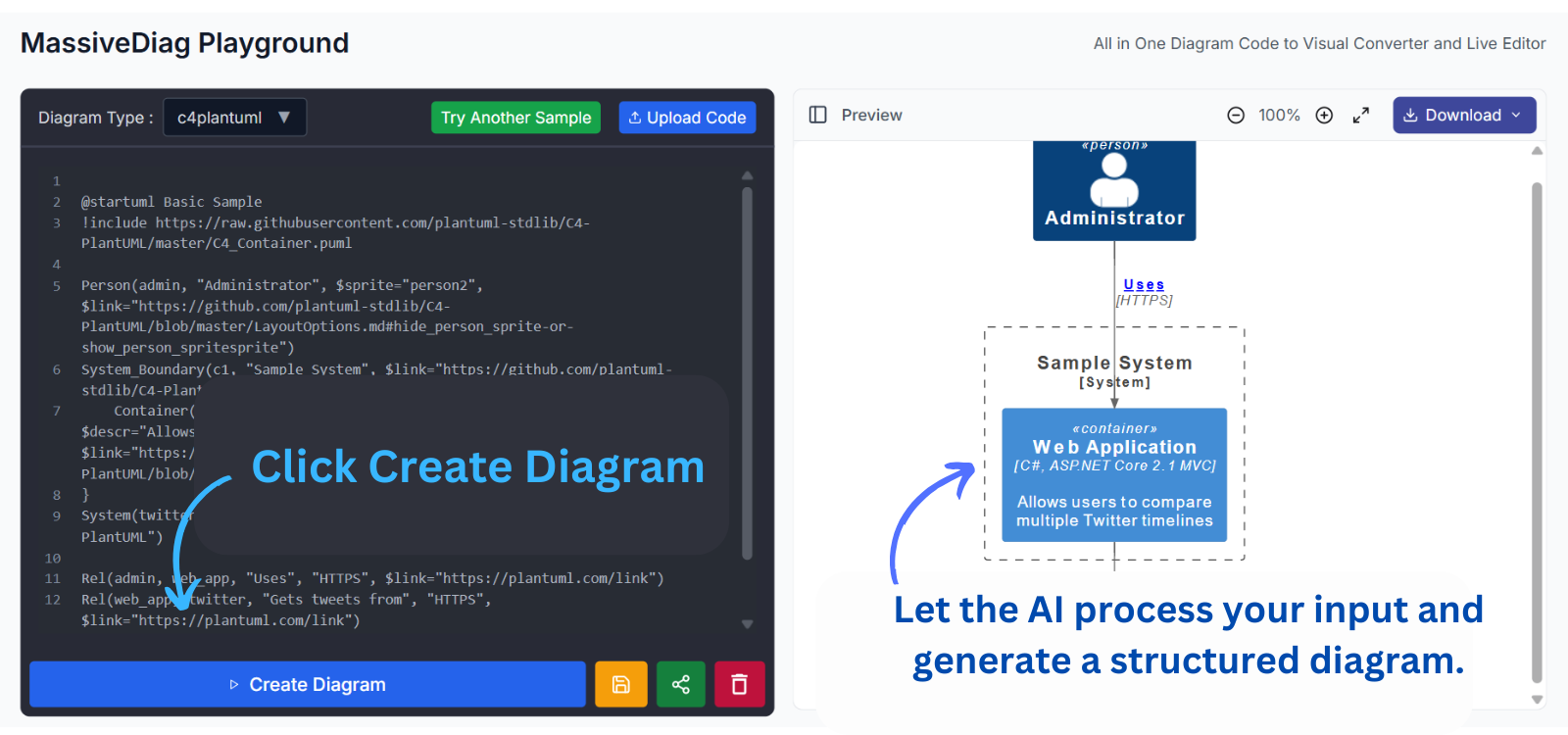

4. Buat Diagram

Klik "Create Diagram" untuk mengubah kode menjadi diagram visual.

Langkah 4

5. Edit dan Perbaiki

Gunakan antarmuka dua panel untuk:

  • Edit kode dan lihat pembaruan langsung
  • Lakukan penyesuaian visual secara real-time

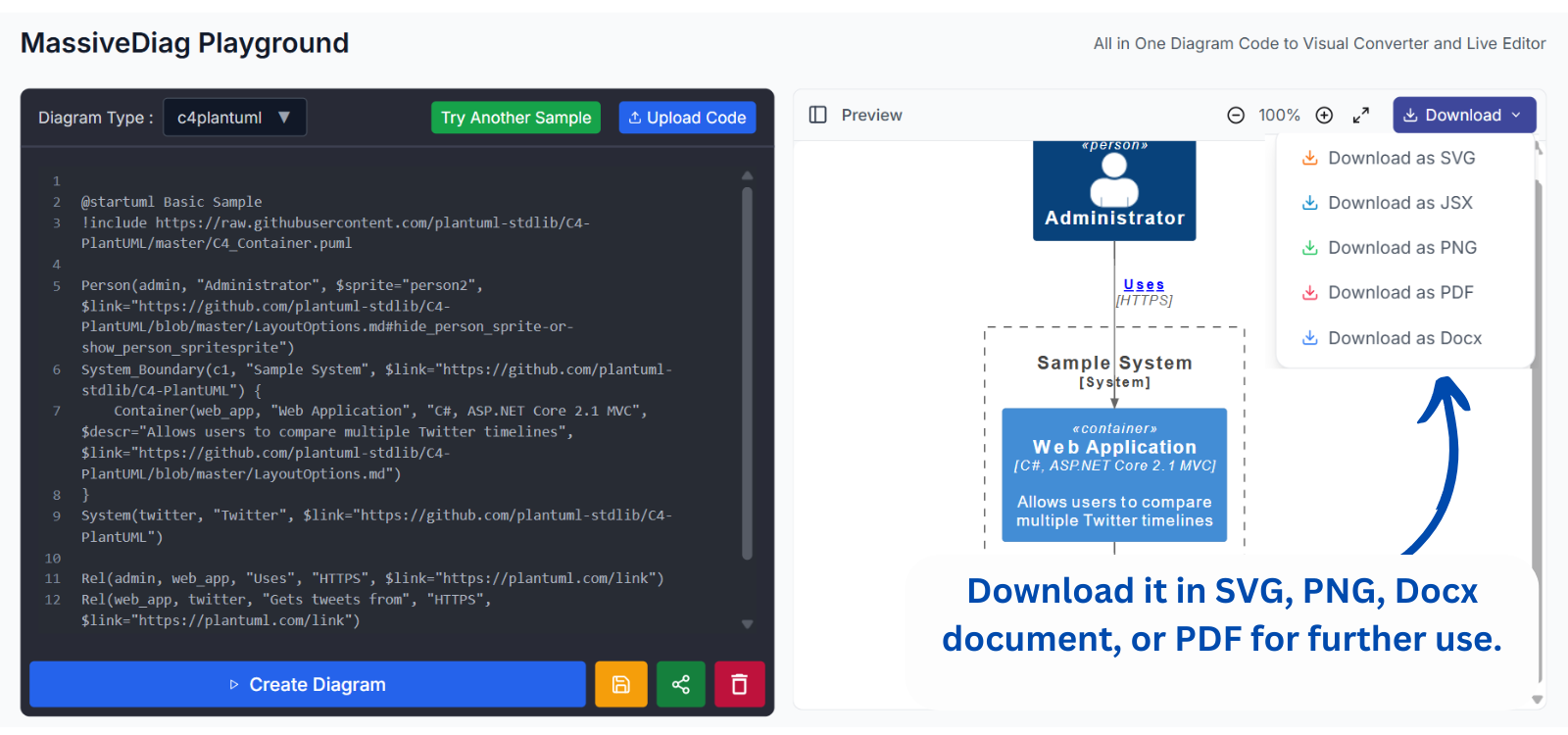

6. Ekspor ke Format yang Diinginkan

Pilih dari berbagai format ekspor:

  • SVG untuk web
  • PNG untuk presentasi
  • PDF untuk dokumentasi formal
  • Dokumen Word untuk spesifikasi teknis
  • React JSX untuk integrasi aplikasi web interaktif

Langkah 5

Mulai Buat Diagram C4 Anda Sekarang →

Contoh Penggunaan Diagram C4

Dokumentasi Arsitektur Perangkat Lunak

Gunakan diagram C4 untuk menjelaskan desain sistem Anda:

  • Diagram Konteks untuk pemangku kepentingan
  • Diagram Kontainer untuk tim pengembang
  • Diagram Komponen untuk perencanaan implementasi

Spesifikasi Teknis

Buat diagram untuk:

  • Dokumen proposal sistem
  • Catatan keputusan arsitektur (ADR)
  • Spesifikasi kebutuhan teknis

Onboarding dan Transfer Pengetahuan

Sajikan gambaran sistem visual untuk membantu anggota tim baru memahami:

  • Batas sistem & interaksinya
  • Teknologi yang digunakan
  • Tanggung jawab antar komponen

Tanya Jawab Tentang C4 & MassiveDiag

Apa yang membuat C4 berbeda dari pendekatan diagram lainnya?
C4 memberikan pendekatan standar dan bertingkat untuk dokumentasi arsitektur perangkat lunak.

Apakah saya perlu pengalaman coding untuk menggunakan editor C4?
Pemahaman dasar tentang sintaks kode akan membantu, tapi tidak wajib.

Bisakah saya berkolaborasi dengan tim menggunakan MassiveDiag?
Ya, Anda bisa membagikan kode diagram atau mengekspor hasilnya untuk diskusi dan review.

Bagaimana cara menyisipkan diagram C4 ke dalam dokumentasi?

  • Ekspor sebagai SVG/PNG untuk web & presentasi
  • Ekspor ke PDF/Word untuk laporan atau dokumentasi formal

Mulai Buat Diagram C4 Profesional Sekarang →
