MassiveDiag Structurizr Code to Diagram Generator

Ubah Kode Anda Menjadi Visual yang Menakjubkan

Jika Anda mencari editor diagram Structurizr yang kuat, MassiveDiag Playground adalah alat yang sempurna! Aplikasi ini gratis dan berbasis web, memungkinkan Anda untuk membuat, mengedit, dan mengekspor diagram Structurizr dengan mudah.

Dengan MassiveDiag, Anda dapat langsung mengonversi kode Structurizr ke dalam berbagai format, termasuk:

• SVG – Grafik vektor yang dapat diskalakan untuk visual berkualitas tinggi
• JSX – Diagram siap pakai untuk aplikasi React
• PNG – Gambar statis yang cocok untuk dokumentasi
• PDF – Diagram profesional siap cetak
• Word (.docx) – Mudah dimasukkan ke dalam laporan dan dokumen

Coba Editor Structurizr dari MassiveDiag Sekarang →

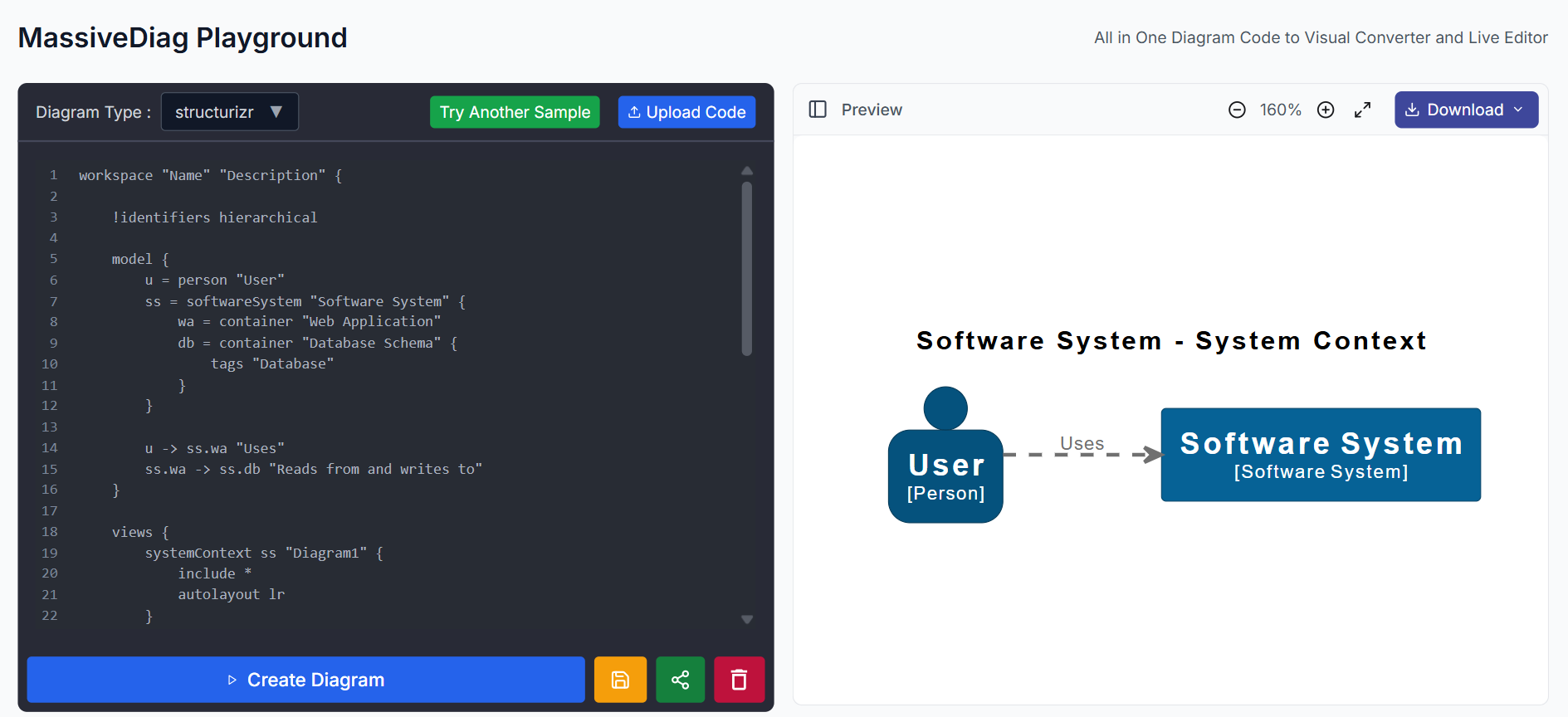

MassiveDiag Playground

Apa Itu Structurizr?

Structurizr adalah kerangka kerja diagram berbasis kode yang memungkinkan arsitek dan pengembang perangkat lunak membuat diagram model C4 hanya dengan definisi teks sederhana. Cocok untuk:

• Diagram Konteks Sistem
• Diagram Kontainer
• Diagram Komponen
• Diagram Dinamis (Diagram Urutan)

Dengan Structurizr Playground dari MassiveDiag, Anda dapat:

• Menulis dan melihat pratinjau diagram Structurizr secara instan
• Mengonversi Structurizr ke berbagai format (SVG, PNG, JSX, PDF)
• Mengedit, berbagi, dan mengekspor diagram dengan lancar
• Menghasilkan diagram model C4 tanpa antarmuka kompleks

Fitur Editor Structurizr MassiveDiag

• Editor Kode Structurizr Langsung – Modifikasi dan lihat diagram secara real-time
• Dukungan Graphviz dan Mermaid – Ubah kode Structurizr ke berbagai gaya tampilan
• Alternatif Draw.io – Cara sederhana dan efisien untuk membuat diagram model C4
• Generator Diagram dari Kode Structurizr – Buat visual yang menakjubkan dengan mudah
• Ekspor Multi-Format – Simpan sebagai SVG, JSX, PNG, PDF, DOCX
• Viewer Structurizr Langsung – Edit dan visualisasikan diagram C4 model secara online

Contoh Diagram Structurizr

Diagram Konteks Sistem Dasar

workspace {
  model {
    user = person "User"
    softwareSystem = softwareSystem "My Software System"
    user -> softwareSystem "Uses"
  }
  views {
    systemContext user softwareSystem "System Context Diagram" {
      autoLayout
    }
  }
}

Contoh Diagram Komponen:

workspace "Name" "Description" {

    !identifiers hierarchical

    model {
        u = person "User"
        ss = softwareSystem "Software System" {
            wa = container "Web Application"
            db = container "Database Schema" {
                tags "Database"
            }
        }

        u -> ss.wa "Uses"
        ss.wa -> ss.db "Reads from and writes to"
    }

    views {
        systemContext ss "Diagram1" {
            include *
            autolayout lr
        }

        container ss "Diagram2" {
            include *
            autolayout lr
        }

        styles {
            element "Element" {
                color #ffffff
            }
            element "Person" {
                background #05527d
                shape person
            }
            element "Software System" {
                background #066296
            }
            element "Container" {
                background #0773af
            }
            element "Database" {
                shape cylinder
            }
        }
    }

    configuration {
        scope softwaresystem
    }

}

Diagram Urutan (Sequence Diagram)

workspace {
  model {
    user = person "User"
    service = container "Service Layer"
    db = container "Database"
    user -> service "Request Data"
    service -> db "Query Data"
    db -> service "Return Results"
    service -> user "Send Response"
  }
  views {
    dynamic user service db "Sequence Diagram" {
      autoLayout
    }
  }
}

Cara Menggunakan Viewer Structurizr MassiveDiag

Langkah 1 – Tulis atau Hasilkan Kode Structurizr

Gunakan script Structurizr Anda sendiri atau hasilkan menggunakan alat berbasis AI.

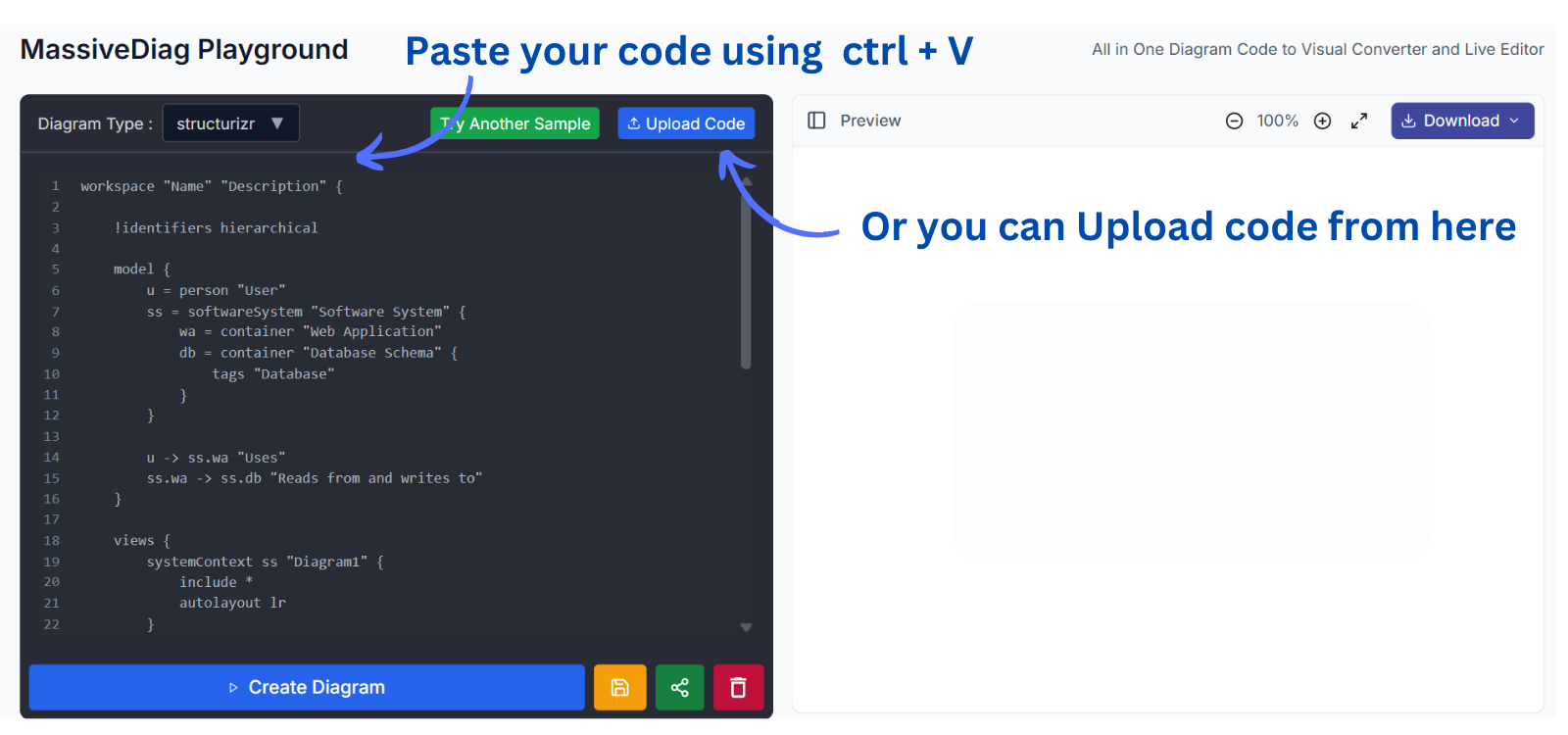

Langkah 2 – Salin & Tempel ke Editor Online

Masukkan kode Anda ke dalam MassiveDiag Playground dan lihat pratinjau secara langsung.

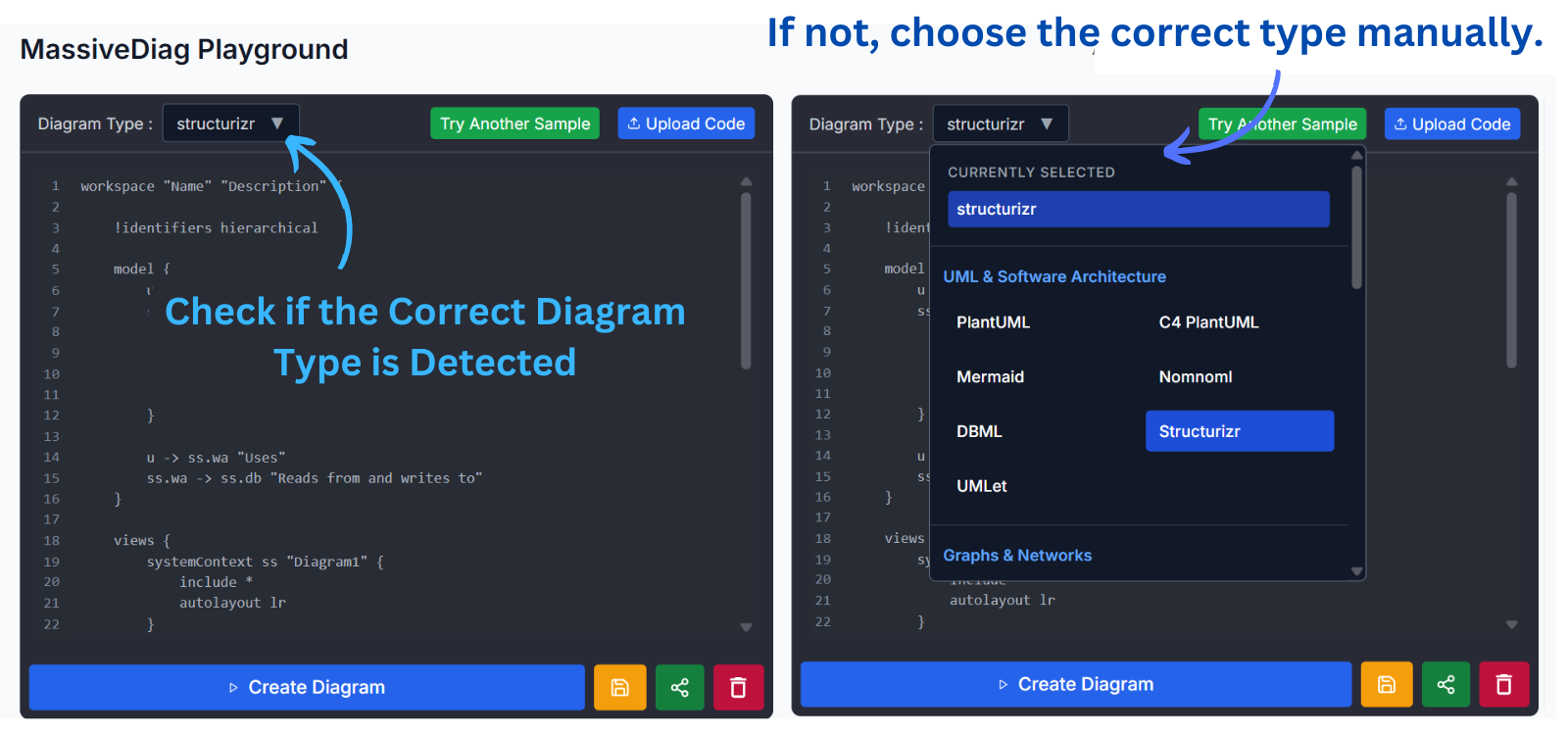

Langkah 3 – Verifikasi Jenis Diagram

Pastikan sistem mendeteksi jenis model C4 yang benar (misalnya: konteks sistem, kontainer, komponen).

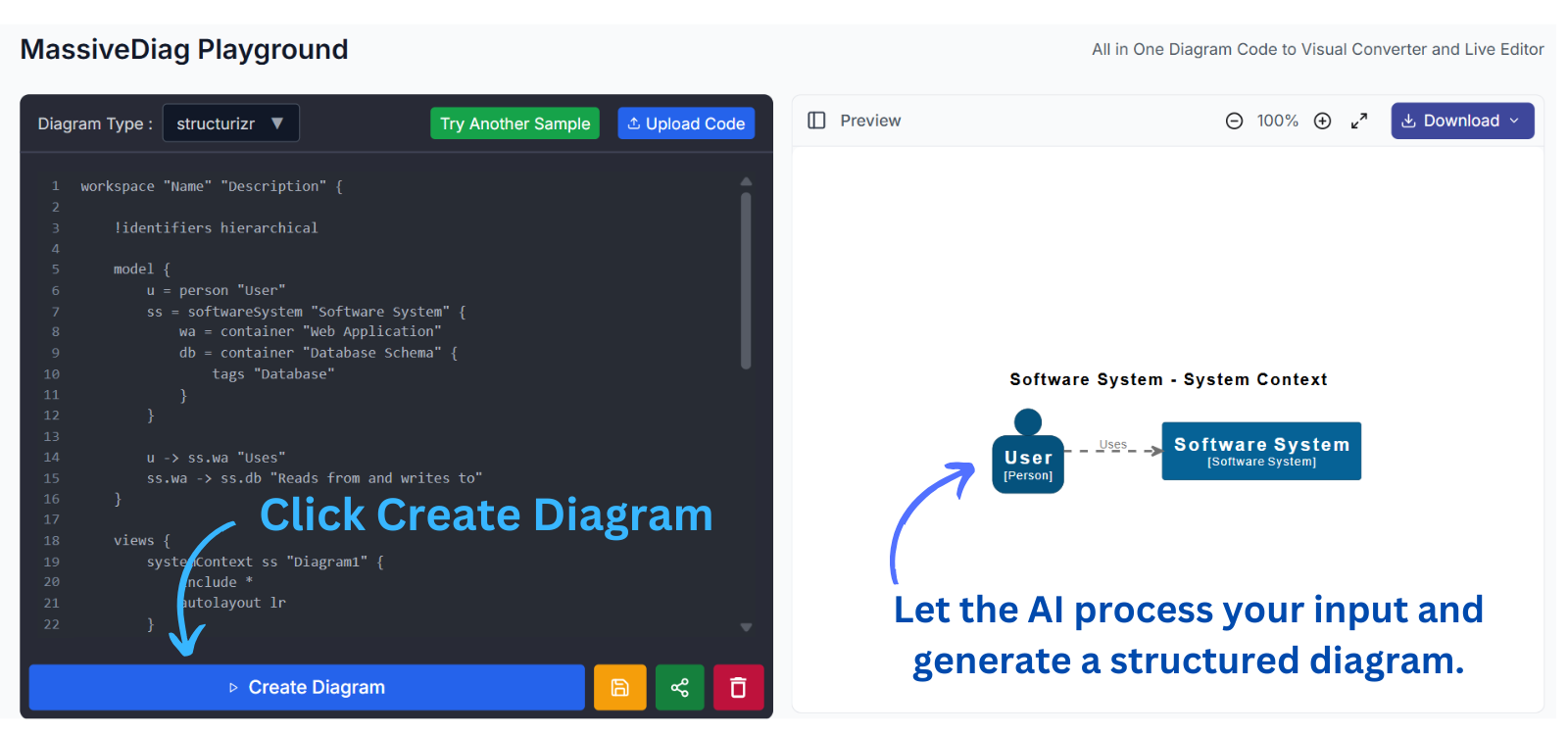

Langkah 4 – Klik "Create Diagram"

Mesin MassiveDiag akan mengonversi kode Anda menjadi diagram model C4 yang terstruktur.

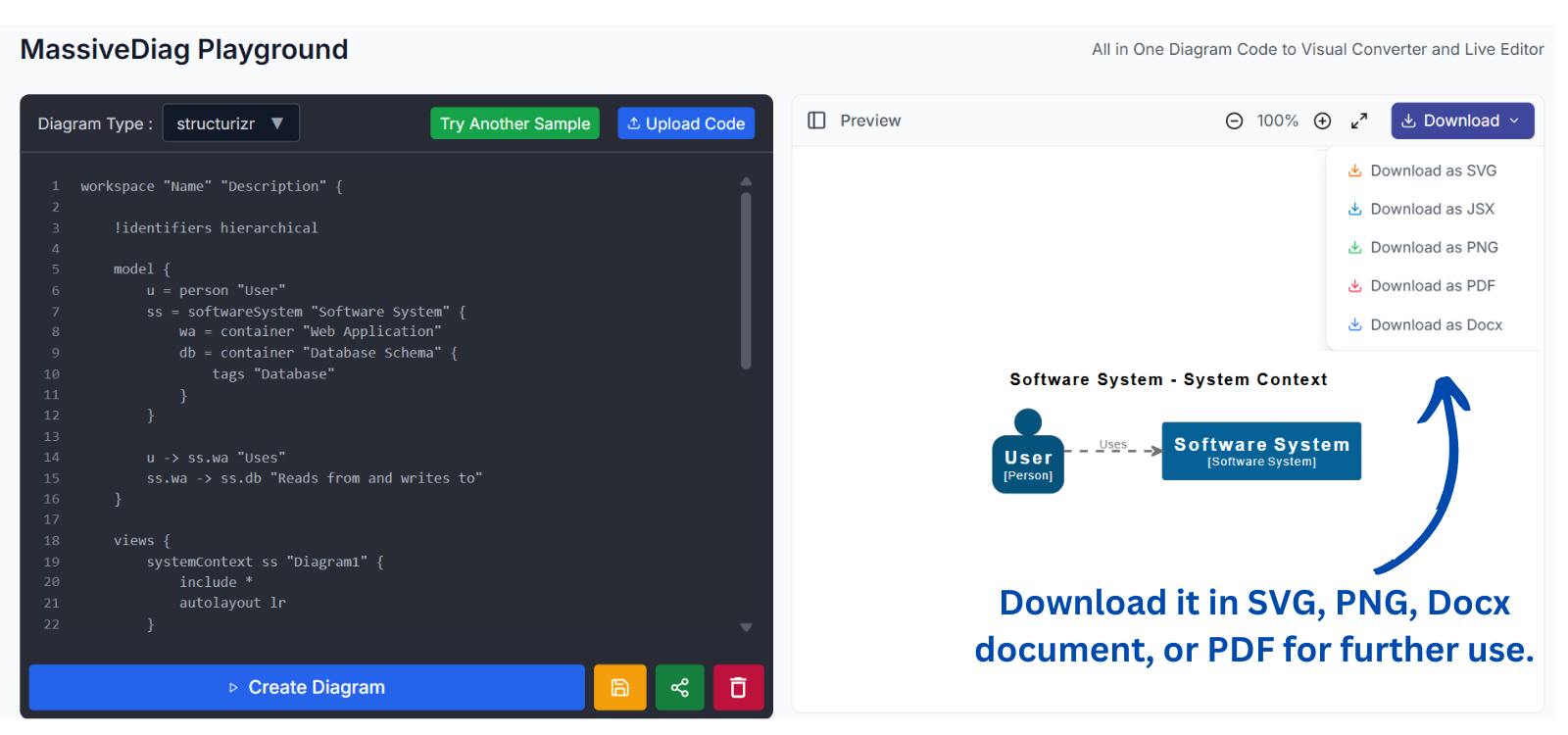

Langkah 5 – Ekspor & Bagikan

Unduh diagram dalam format SVG, PNG, PDF, atau Word.

Mengapa Menggunakan MassiveDiag untuk Structurizr?

• Diagram Cepat Berbasis Kode – Tak perlu seret dan lepas; cukup tulis dan hasilkan
• Mendukung Semua Level Model C4 – Sistem, Kontainer, Komponen, dan Urutan
• Kolaborasi Tanpa Hambatan – Bagikan diagram Structurizr dengan tim Anda
• Integrasi ke Dokumen & Presentasi – Ekspor untuk laporan, blog, atau slide presentasi
• Gratis, Berbasis Browser & Tanpa Instalasi

Dukungan Multibahasa

Editor Structurizr MassiveDiag tersedia dalam 20+ bahasa, termasuk:
Bahasa Inggris, Spanyol, Prancis, Jerman, Portugis, Mandarin, Jepang, Rusia, Korea, Arab, dan lainnya.
